汽车供应商面临着提高精密加工速度、降低噪音、减少对稀缺熟练劳动力依赖的压力。随着电动汽车平台的扩展，齿轮、轴、壳体和传动系统部件中的微小缺陷都可能导致可听见的噪音、振动、报废或保修风险。 自动研磨 机器人操作、数控、过程测量和互联软件正逐渐成为一种切实可行的解决方案，它们可以将传统的手动操作转变为可重复的、数据驱动的生产单元。本文将阐述制造商为何现在进行投资，现代磨削自动化技术的定义，以及合适的系统如何提高整体设备效率 (OEE)、减少废品并增强大批量汽车项目的质量一致性。
为什么汽车零部件研磨自动化是一项战略重点
汽车制造业正经历着深刻的变革，这主要得益于动力系统的快速电气化和对运营效率的不懈追求。在这一转变过程中，汽车零部件磨削自动化已成为一级和二级供应商的核心战略。磨削工艺传统上是一项技术含量高、劳动密集型的精加工工序，如今正通过自动化进行革新。 先进机器人技术 并采用数控技术进行集成，以满足现代车辆架构的严格要求。
随着内燃机逐渐被电动机取代，汽车零部件的声学和机械性能要求也显著提高。自动化磨削是实现高产量、高精度加工的关键途径之一，它将加工过程从依赖操作人员的技艺转变为高度可控、数据驱动的科学。
推动自动化的市场压力
宏观经济因素的变化和严重的劳动力短缺极大地加速了汽车零部件磨削自动化的进程。招聘和留住熟练技工的成本飙升，在工业化程度较高的地区，精密加工行业的工资涨幅往往达到每年两位数。随着资深技工的退休，如何弥补他们积累的关于砂轮特性和热力学方面的知识变得越来越困难。
此外，向电动汽车 (EV) 的转型也带来了新的市场压力。电动汽车动力系统需要近乎静音运行，这就要求更高的几何公差，而人工操作无法在大规模生产中可靠地满足这一要求。由于没有发动机噪音，任何由细微表面缺陷引起的齿轮啸叫或振动都会立即被消费者察觉，迫使供应商升级其表面处理能力以保持竞争力。
汽车制造商的商业利益
实施 自动化研磨单元 为汽车制造商带来立竿见影且可衡量的运营效益。最显著的商业优势在于生产指标的显著稳定。根据应用场景的不同，制造商通常会发现，在人工操作模式下，设备综合效率 (OEE) 通常为 55% 至 65%，而在全自动环境下，OEE 则可能超过 85%。
减少废料是另一个重要的财务驱动因素。在高价值汽车零部件领域，研磨通常是经过大量上游加工和热处理后的最后一道工序，因此报废零件的成本极其高昂。自动化通常能将废料率从行业平均水平的 3%–5% 降低到 1% 以下。通过遵循严格的质量管理体系，例如 ISO 9001 标准，可以有效降低废料率。 ISO利用自动化技术的制造商可以保护其利润率，同时显著降低因表面光洁度或尺寸缺陷而导致代价高昂的 OEM 召回风险。
汽车零部件研磨自动化包括哪些内容？
汽车零部件磨削自动化并非仅仅是在传统机器上加装一个机器人；它代表着一个整体的、集成的生态系统，旨在实现连续、高精度的材料去除。该生态系统涵盖了： 磨床 它本身包括自动化物料搬运、过程计量以及协调整个周期的智能软件。
为了实现无缝的无人值守生产，这些系统必须与工厂车间网络无缝集成，提供关于机器运行状况、砂轮磨损和零件尺寸的实时数据。该架构旨在最大限度地减少人为干预，同时最大限度地提高主轴正常运行时间。
自动化研磨的关键技术

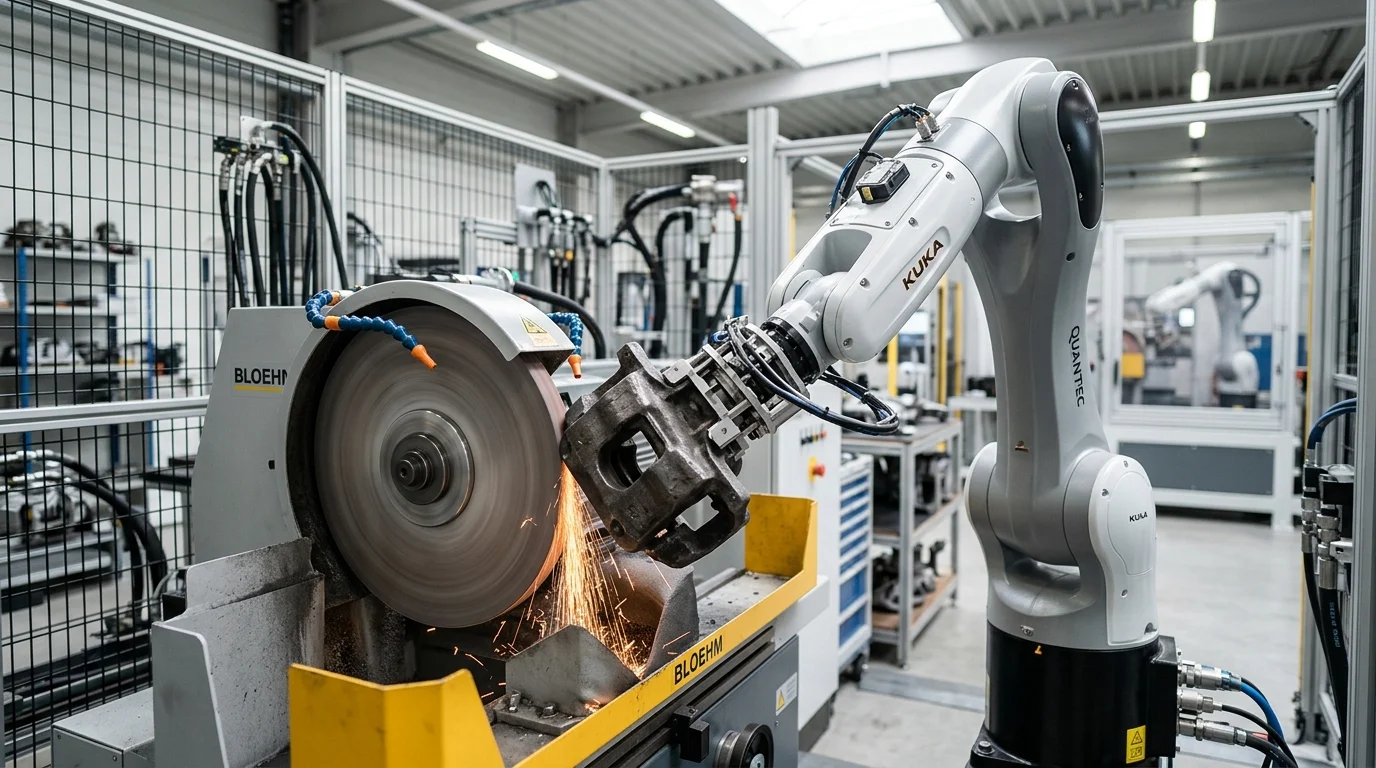

现代自动化磨削单元依赖于多轴数控架构，并搭配六轴关节机器人或高速龙门式装载机。该生态系统中的一项关键技术是闭环反馈计量。该系统利用触觉探针或光学传感器实时测量零件，使数控控制器能够动态自动补偿砂轮磨损，从而在不停止循环的情况下调整最终的火花抛光工序。
自动砂轮修整是另一项基础技术。算法会确定金刚石旋转修整器在砂轮上运行的最佳周期，确保磨料基体保持锋利，并显著延长砂轮的整体寿命——有时甚至高达30%，具体取决于材料。此外，还集成了先进的冷却液管理系统，可将高压润滑精确地输送到磨削区域，防止工件热损伤，从而最大限度地减少热膨胀偏差，在优化配置下通常低于0.5微米。
最适合自动化的汽车零部件
并非所有汽车零部件都能从自动化中获得相同的收益。大批量、高精度的旋转零件是自动化的首选对象。 自动化研磨生态系统对于需要同时进行多轴插补的复杂几何形状，CNC 的可重复精度优势最为显著。 机器人搬运. 然而，值得注意的是，对于原型制作、小批量生产或混合型号生产而言，手动或半自动研磨可能仍然是最佳选择，因为此时操作人员的灵活性比单纯的产量需求更为重要。
由于电动汽车转子轴、等速万向节保持架、变速器齿轮和发动机气门对表面光洁度和同心度要求极高，因此这些部件的加工高度自动化。下表概述了关键汽车零部件磨削自动化的适用性和示例性规格。
| 汽车零部件 | 典型的研磨操作 | 指示性目标公差（µm） | 自动化适用性 |
|---|---|---|---|
| 电动汽车转子轴 | 外圆/圆柱磨削 | 非常高 | |
| 传动齿轮 | 轮廓/齿轮磨削 | 高的 | |
| CV关节笼 | 球面/内径磨削 | 高的 | |
| 发动机气门 | 无心磨削 | 非常高 |
注：目标公差仅供参考，实际公差会根据具体 OEM 要求和组件型号而有很大差异。
手动、半自动和全自动研磨的比较
评估向汽车零部件研磨自动化转型需要清楚地了解其与传统手动和半自动方法的区别。工厂的最佳选择很大程度上取决于产量、零件复杂程度、材料以及长期战略目标。
手工研磨完全依赖于人的技能来进行零件处理和过程控制，而自动化则将精度控制的责任从操作员转移到机器的控制架构上，从根本上改变了生产车间的成本结构和产量潜力。
吞吐量、重复性和劳动力需求
三种不同研磨方法的产量和重复性差异显著。手工研磨本身受限于操作人员的疲劳和操作时间，通常会导致循环时间难以预测，从而限制整体产量。重复性则因操作人员的经验和技术而异，波动幅度很大。
半自动系统引入了数控 (CNC) 控制的磨削循环，但仍然依赖人工装卸。这提高了零件间的重复性，但生产效率取决于人工操作节奏，需要操作员持续在场。全自动系统则摆脱了对人工操作的限制。通过使用配备双夹爪末端执行器 (EOAT) 的机器人装载机，装卸时间可缩短至几秒。这最大限度地提高了主轴正常运行时间，并确保了循环时间的稳定性，从而实现了 8 至 12 小时轮班的连续无人值守生产。
质量和成本比较
从人工研磨到自动化研磨的转变，意味着运营支出（OpEx）从高额投入转变为高额初始资本支出（CapEx）。虽然人工设备的购置成本较低，但在高产量情况下，其在人工、返工和废料方面的隐性成本会迅速累积。
全自动系统需要大量的初期投资，但能提供卓越的工艺能力，并将对人工的依赖程度降至最低。下表列出了三种研磨方法的对比财务和质量指标。
| 生产方法 | 初始资本支出范围示例（美元） | 过程能力（Cpk） | 直接劳动依赖性 | 示例性废品率 |
|---|---|---|---|---|
| 手工研磨 | 50,000 美元 - 150,000 美元 | 严重/高 | 3.0% - 5.0% | |
| 半自动 | 150,000 美元 - 350,000 美元 | 1.33 - 1.67 | 缓和 | 1.0% - 2.5% |
| 全自动 | 40万美元 - 85万美元以上 | > 1.67 | 最低限度（监控） |
技术和质量要求
汽车行业在全球范围内遵循一些最严格的质量管理框架，例如 IATF 16949。汽车零部件研磨自动化系统不仅必须实现卓越的机械精度，还必须提供 OEM 客户所需的强大的可追溯性和统计过程控制。
满足这些技术要求需要将刚性机床结构、先进的传感器集成和能够每秒处理数千个数据点的复杂软件相结合，以保持工艺稳定性。
精密磨削的关键技术规格
汽车应用中的精密磨削以超精细的公差为特征，几乎不允许任何误差。流体密封表面或高速轴承的表面粗糙度 (Ra) 要求通常介于 0.1 至 0.3 微米之间。任何偏差都可能导致密封件过早失效或传动系统中摩擦力过大。
此外，电动汽车电机轴的几何公差，例如圆度、圆柱度和跳动量，通常都有严格的规定，有时甚至精确到1.5至2.0微米。要在数十万个零件上保持这些规格，需要聚合物-花岗岩机床工作台的热稳定性以及高端自动化数控系统固有的算法补偿功能。
检验、验证和过程控制
自动化将检测直接集成到制造单元中，用连续的数据驱动验证取代了周期性的人工检查。在线测量采用触觉卡尺，在工件仍固定在主轴上时进行测量。这使得数控控制器能够实时调整最终磨削工序，补偿砂轮磨损或材料硬度的微小变化。
使用自动化坐标测量机 (CMM) 或光学比较仪进行后处理检测，可提供第二道独立的验证回路。这种闭环架构确保过程能力指数 (Cpk) 始终高于严格的汽车行业基准值，例如 1.67。通过主动监控和纠正过程偏差，自动化单元可有效防止不合格零件进入下游供应链。
制造商应如何规划和论证自动化
对于汽车制造商而言，投资汽车零部件研磨自动化设备的决策必须基于稳健的财务模型和对工厂准备情况的客观评估。战略规划能够降低实施风险，并确保资本支出与长期生产预测紧密契合。
如果没有适当的理由和前期分析，制造商可能会将功能强大的技术部署到瓶颈环节，从而无法充分发挥系统的吞吐量潜力。
自动化准备度评估
在采购设备之前，制造商必须进行全面的零件族分析。自动化生产依赖于标准化；识别具有相似几何形状的零件族可以最大限度地减少换型时间和模块化模具成本。通常，需要达到一定的年产量门槛（通常以每个零件族 10 万至 15 万件为例）才能充分证明专用自动化磨削单元的合理性，但具体数值会因零件的价值和复杂程度而异。
此外，各工厂还必须评估其物理和数字基础设施。自动化单元需要高度稳定的电力质量、严格的温湿度控制（以最大程度地减少零件和铸件的热膨胀）以及强大的数据网络，用于机器间 (M2M) 通信和集中式 ERP 集成。
总拥有成本和投资回报率
计算自动化磨削的总拥有成本 (TCO) 远远超出最初 40 万至 85 万美元以上的资本支出 (CapEx) 的范畴。全面的投资回报率 (ROI) 模型必须考虑耗材使用量的减少——例如，由于优化的传感器驱动修整循环，砂轮和金刚石修整器的磨损可能减少 20% 至 30%——以及直接人工成本和废料成本的大幅降低。
在受宏观经济和国际贸易动态影响的全球供应链中竞争时（例如，由诸如……等机构分析的那些动态）， 世界银行通过技术手段保持成本竞争力至关重要。一个设计合理、集成完善的自动化研磨单元通常可在18至36个月内实现完全投资回报，具体时间取决于应用场景和现有工艺的成熟度。投资回收期过后，制造商还能受益于单位生产成本的显著降低、产能的提升以及抵御未来劳动力市场波动带来的利润保障。
要点总结
- 当人工 OEE 保持在 55%–65% 左右时，评估研磨自动化，因为在合适的应用中，集成机器人单元有可能将设备效率提高到 85% 以上。
- 优先考虑电动汽车传动系统和齿轮部件的自动研磨，因为在低车厢噪音的情况下，较小的表面缺陷和振动源会造成更大的商业损失。
- 利用过程计量和轮磨损监测来减少后期废品，优化后废品率可从 3%–5% 降至 1% 以下。
- 将自动化视为一个完整的单元战略，而不是机器人附加组件，方法是将研磨机、搬运装置、夹具、检测设备和生产软件集成在一起。
- 在自动化研磨程序中建立可追溯性和过程控制，以支持符合 ISO 9001 标准的质量体系，并降低 OEM 召回的风险。
常见问题解答
什么是汽车零部件研磨自动化？
它是将机器人搬运、数控研磨、过程测量和控制软件集成在一起，以更少的人工干预和更高的精度完成汽车零部件的加工。
为什么电动汽车零部件对自动化研磨的需求不断增长？
电动汽车比燃油汽车更安静，因此齿轮啸叫、振动和细微的表面缺陷更容易被察觉。自动化研磨有助于在大规模生产中保持更严格的公差。
自动化能将研磨生产率提高多少？
在合适的应用中，自动化研磨单元可以通过减少停机时间和稳定循环时间，将 OEE 从典型的手动基准 55%–65% 提高到 85% 以上。
机器人研磨能否降低废品率？
是的。通过控制力、刀具路径、砂轮磨损和检测反馈，自动化可以将磨削废品率从通常的 3%–5% 降低到优化生产环境中的 1% 以下。
自动化研磨单元包含哪些设备？
一个完整的单元可能包括磨床、机器人或龙门装载机、夹具、数控系统、力顺应性系统、视觉或计量系统、除尘系统和生产监控软件。
