缸体研磨，用于气缸盖装配准备

气缸垫的密封性能取决于与其紧密贴合的表面，而发动机缸体顶面是其中最关键的表面之一。在现代高压缩比柴油发动机和强制进气发动机中，燃烧压力可能超过…… 1500磅/平方英寸这样一来，就几乎没有容错空间，避免出现波纹、纹理不良或污染。本文阐述了缸体研磨和表面修复如何影响缸体平面度、表面光洁度、垫片兼容性和长期密封可靠性。文章还重点介绍了为什么缸体准备工作必须与缸盖的检查、清洁和扭矩程序相协调。对于翻新人员、机械师和生产团队而言，精确的缸体平面准备并非表面功夫，而是防止垫片失效、冷却液泄漏、机油污染和昂贵返工的有效保障。

为什么缸体研磨对缸盖装配至关重要

发动机缸体表面重加工——通常称为研磨，但也包括铣削和抛光——是高性能和重型发动机制造中的一项基础加工工艺，直接决定着气缸盖组件的完整性。发动机缸体和气缸盖之间的连接必须承受极端的热循环、冷却液和机油的化学物质侵蚀以及巨大的机械应力。在准备发动机缸体时，表面重加工的主要目标是获得完全平整且符合特定要求的表面光洁度，以满足现代垫片技术的要求。

然而，仅仅对缸体顶面进行适当的打磨并不能保证成功。气缸盖也必须完全平整、彻底清洁，并严格按照垫片制造商的扭矩标准进行拧紧，以确保可靠的密封。随着发动机设计朝着更高的压缩比和强制进气方向发展，缸体与气缸盖连接处的误差容限已显著降低。现代柴油发动机和强制进气汽油发动机的峰值缸内压力通常超过 1500 psi。在如此高的压力下，缸体顶面哪怕是微小的偏差都可能导致垫片彻底失效、液体交叉污染和局部过热。

甲板平整度和密封载荷

缸体平面度是确保气缸垫受力均匀的首要几何要求。当缸体平面不平整时，施加在气缸盖螺栓上的扭矩会导致压力分布不均。这种不均匀性会形成低压区，燃烧气体可能从这些低压区逸出，最终烧蚀气缸垫材料。

虽然不同原始设备制造商 (OEM) 和发动机系列的具体公差差异很大，但高性能应用的典型案例表明，V8 或直列六缸发动机缸体整个长度上的平面度偏差通常不应超过 0.002 英寸，且在任何 3 英寸的局部跨度内偏差不应超过 0.001 英寸。正确的表面处理可确保缸体表面与气缸孔完全垂直，并与主轴承中心线平行，从而防止气缸盖在按规定扭矩拧紧时发生变形。

表面光洁度和垫片寿命

缸体顶面的微观纹理（以其表面光洁度来量化）与整体平整度同样重要。表面光洁度决定了垫片材料在热膨胀下与金属的相互作用。不同的垫片材料需要不同的表面形貌才能正常工作；过于光滑的表面可能导致复合垫片无法有效抓握，而过于粗糙的表面则会导致多层钢（MLS）垫片无法密封。

表面粗糙度通常以平均粗糙度 (Ra) 和平均粗糙度深度 (Rz) 来衡量。据主要垫片制造商称，现代多层钢垫片 (MLS) 通常需要比旧式复合材料垫片更光滑的 Ra 和 Rz 值，以防止冷却液和润滑油从加工痕迹的微小凹槽中渗漏。具体的基准目标和工艺组合汇总在以下章节的参考表格中。使用正确的刀具和进给速度进行表面重加工，可以获得高度一致的交叉纹理或均匀纹理，从而最大限度地延长垫片的使用寿命。

砌块准备不当的风险

发动机缸体顶面处理不当会带来严重的运行风险。最直接的风险是压缩损失和油液混入，通常表现为冷却液渗入燃烧室或机油渗入冷却系统。这些泄漏通常是由于表面波纹度过大或Ra值不合适，导致垫片的Viton涂层无法充分压实而直接造成的。

此外，缸体预处理不当会加速热疲劳。当缸体平面尺寸不符合规格时，气缸盖在运转过程中会发生形变。这种持续的微动会磨损垫片涂层，并引发铝制气缸盖的应力裂纹。随着时间的推移，这种磨损会导致缸体和气缸盖配合面的不可逆损伤，需要进行大面积焊接修复或更换整个部件。

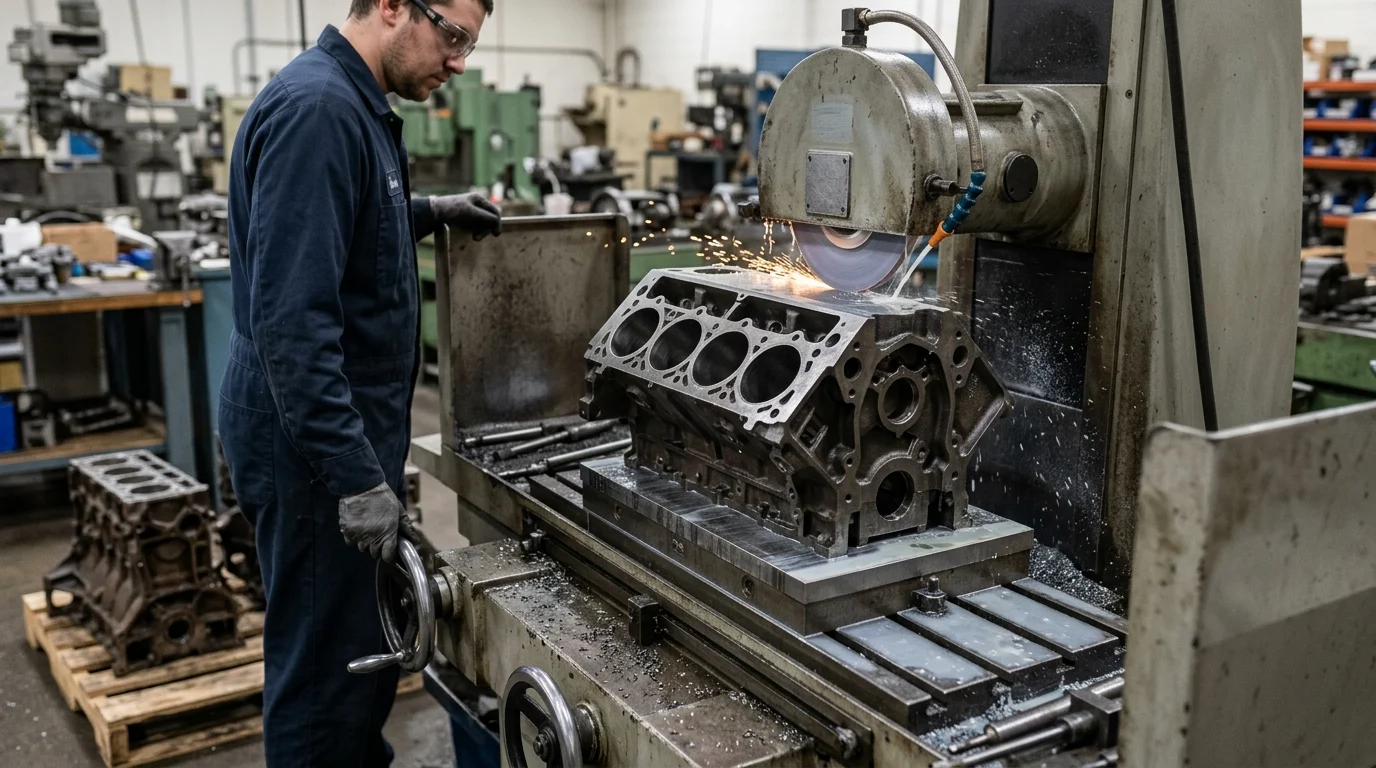

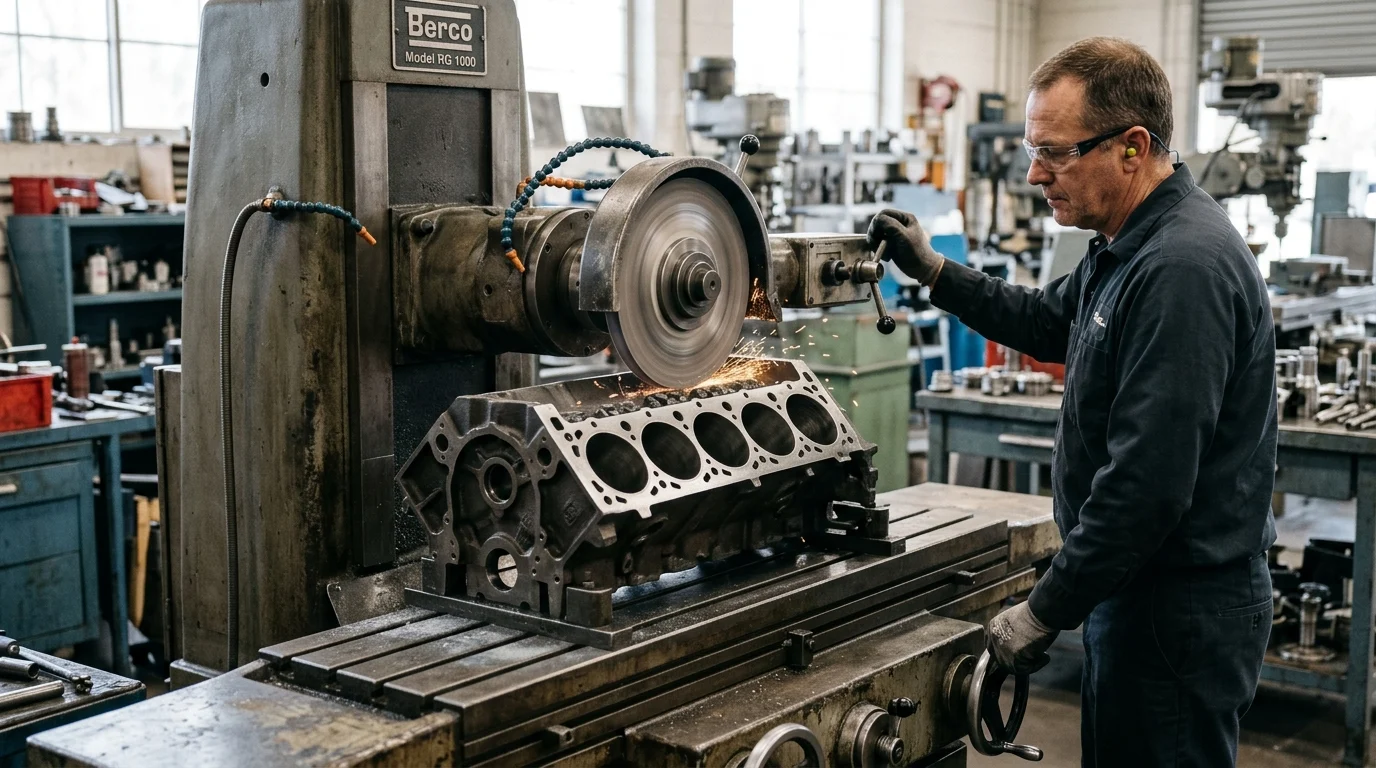

专业发动机缸体研磨要求

满足专业发动机缸体表面修复要求，需要严格遵守精确的计量标准。机械加工车间必须对其设备进行校准。 路面设备 为了符合严格的几何公差要求，通常会参考全球标准，例如： ISO标准 （例如，ISO 4287 用于表面纹理表征）。目标是在保持发动机缸体结构几何形状的同时，获得满足所选垫片技术精确规格要求的缸体表面。

平面度、平行度和表面光洁度目标

机械师主要从三个方面评估缸体顶面加工：整体平整度、与主轴承孔的平行度以及表面光洁度。平行度至关重要；虽然不同发动机系列的具体要求有所不同，但一个通用的标准是，缸体顶面与主轴承中心线的平行度误差必须在 0.001 英寸以内，以确保所有气缸的活塞顶升高度一致，压缩比也保持一致。

表面光洁度目标因所用垫片的类型而异。请务必参考具体的原始设备制造商 (OEM) 或垫片制造商的指南，因为下表列出的是行业基准的代表性示例，而非普遍适用的绝对标准：

铸铁、铝和套筒式缸体

发动机缸体的冶金成分决定了加工参数，包括刀具选择、切削速度和进给量。铸铁缸体和铸铝缸体的加工要求不同。铸铁缸体通常使用立方氮化硼 (CBN) 刀具或特殊的砂轮进行表面加工，这些砂轮在切削过程中能够断裂并自锐，从而防止热量积聚。

铝制缸体，尤其是那些装有铁或钢制缸套的缸体，带来了独特的双金属加工挑战。由于铝比钢制缸套软，不合适的切削刀具或砂轮会切削铝的深度超过缸套，形成阶梯状表面，从而导致垫片失效。专用的聚晶金刚石 (PCD) 刀片或高度精密的刀具可以有效解决这个问题。 磨石 必须以完全相同的速率剪切两种材料，从而形成完全平整、连续的甲板表面。如果双金属块严重变形，且无法在不影响套筒凸出或块体完整性的情况下安全地进行表面修复，则可能需要采用其他修复方法或更换整个套筒。

先前翻新的砌块注意事项

如果发动机缸体之前已经进行过表面加工，机械师在去除更多材料之前必须计算剩余的缸体高度。从缸体顶部去除过多材料会改变发动机的内部几何结构。最严重的影响包括减小活塞与气门之间的间隙、改变缸体与缸体之间的间隙、增加静态压缩比以及改变气门机构的几何结构，这些都会对推杆长度和正时链条或皮带的张力产生不利影响。

大多数原厂设备制造商 (OEM) 指南建议，缸体顶面材料去除量的最大终身限值为 0.010 至 0.015 英寸，但具体数值会因平台而异。如果缸体需要加工超过此限值才能达到平整度，则在不改变发动机几何形状的情况下，可能无法安全地重复使用。在这种情况下，加工人员必须在去除材料后重新计算活塞顶面间隙和静态压缩比。补偿措施可能包括使用相应更厚的售后市场气缸垫、加工活塞顶面或两者兼而有之，以恢复合适的顶面间隙和燃烧室面积。

选择研磨、铣削或抛光

虽然“研磨”一词经常被用作缸体表面修复的统称，但专业的机械加工车间会采用三种不同的材料去除工艺：研磨、铣削和抛光。在现代生产型机械加工车间中，使用PCD或CBN刀具的CNC铣削比传统的磨料研磨更常用于标准的缸体表面修复。然而，最终选择合适的方法取决于缸体的材料硬度、所需的表面光洁度以及缸体的具体状况。

按精度和成品率进行工艺比较

每种表面修复工艺在材料去除率、几何精度和最终表面纹理方面都各有优势。现代 数控铣床 由于加工周期更短，使用 PCD 或 CBN 刀片的磨削方式已在许多大批量生产车间基本取代了传统的砂轮，但对于某些重载或严重腐蚀的应用，真正的磨料磨削仍然更胜一筹。需要注意的是，虽然研磨可以提供理论上的最高平面度，但它很少适用于批量生产的缸体表面翻新，通常仅用于专业的赛车应用。

MLS、复合材料和铜垫片的最佳方法

研磨和铣削的选择很大程度上取决于所要加工的垫片。多层钢（MLS）垫片需要高度均匀且无深划痕的表面，因此高速PCD铣削或细粒度湿式研磨是理想之选。PCD对铝材的精确剪切作用可防止金属涂抹，而钝磨石则可能造成这种情况。

相反，较老的复合材料或石墨垫片需要较粗糙的表面才能更好地咬合材料，防止垫片在负载下移位。这可以通过传统的砂轮片或进给速度更快的铣刀轻松实现。对于实心铜垫片，由于其表面必须尽可能平整才能在不使用液体密封剂的情况下实现密封，因此必须进行精密研磨或超精细研磨才能获得所需的超光滑表面。

何时研磨才是正确的选择

尽管现代数控铣削具有速度优势，但在某些特定情况下，真正的磨削仍然是最佳选择。重型柴油发动机缸体由高镍铁合金铸造而成，通常存在局部硬点，这些硬点容易导致铣刀崩刃或偏转。湿式砂轮可以轻松处理这些硬点，在不发生刀具偏转的情况下保持完美的平面度。

对于腐蚀严重或坑洼遍布的缸体表面，研磨也是首选方法，因为间断切削会导致铣刀抖动。砂轮的持续接触可确保稳定、无振动的材料去除过程，从而为需要修复的老旧铸铁缸体提供卓越的表面光洁度。

过程控制以实现可重复的结果

达到现代发动机密封所需的公差并非偶然；它需要在加工操作的每个阶段进行严格的工艺控制。夹具、温度或刀具状况的任何偏差都可能轻易导致缸体表面超出狭窄的公差范围，从而使零件无法使用。

研磨前、研磨中和研磨后的检查

质量控制在机器启动前很久就开始了。初步检查包括使用精密直尺和0.0015英寸的塞尺对甲板表面进行测绘，以确定最低点并计算所需的最小材料去除量。还可以采用超声波测厚法，以确保甲板表面在水套上方保留足够的材料。

在加工过程中，操作人员会监控载荷计和表面温度，以防止局部加工硬化。最后一道工序完成后，使用轮廓仪对工件表面进行评估。轮廓仪是一种高灵敏度的金刚石触针，它会在工件表面拖动，以数字化方式计算 Ra、Rz 和 Rpk（峰高降低值），确保这些值符合垫片制造商的规格要求。

夹具、冷却液、磨料和进给控制

任何缸体表面重加工的精度都完全取决于缸体在机床上的安装方式。专业车间使用重型夹具，以主轴颈而非油底壳导轨为基准进行定位。以主轴中心线为基准进行定位，可确保新加工的缸体平面与曲轴旋转轴线完全平行。

切削过程中，冷却液流量和进给控制是至关重要的变量。

外包和验收标准

成本、产能和交货周期因素

进行精密发动机缸体磨削需要对先进的数控表面修复设备进行大量资本投入。企业必须评估是维持内部操作还是外包给专业的汽车机械加工厂。成本驱动因素通常包括缸体材料（铸铁或双金属铝合金）、所需的表面光洁度（Ra）以及V型发动机复杂的设置程序。

大批量发动机翻新商通常优先考虑外包合作伙伴，这些合作伙伴配备有 自动化、多轴功能 保证稳定的交货时间和强大的批量产能，而无需承担机器维护的额外费用。

向机械加工厂提出的问题

对加工合作伙伴进行严格审查，可确保其产品符合原厂制造商 (OEM) 的严格公差要求。采购经理和首席技术人员在签订发动机缸体研磨服务合同之前，必须通过提出针对性问题来验证加工车间的技术能力：

• 工具细节： 你们在铸铁缸体上使用立方氮化硼（CBN）刀片，还是在铝缸体上使用多晶金刚石（PCD）刀片？
• 公差保证： 您的设备能够持续保持多层钢（MLS）垫片应用所需的特定表面光洁度（Ra 和 Rz 指标）吗？
• 质量控制： 你们的切割台面和测量仪器多久校准一次？能否提供加工后切割台面直线度的证明文件？

气缸盖安装前的最终检查

收到加工好的缸体后，必须应用严格的验收标准，才能进行缸盖装配。配合面必须经过严格的验证，以防止垫片过早失效，并确保绝对密封。

• 表面轮廓分析： 使用校准过的轮廓仪确认表面粗糙度符合垫片制造商的精确规格。现代多层钢垫片通常需要表面粗糙度 Ra 为 20–30 的极高光滑度才能正确密封。
• 平坦度验证： 使用机械师的精密直尺和塞尺，确保发动机缸体整个纵向跨度的平面度偏差不超过 0.002 英寸。
• 清除垃圾： 检查所有冷却液通道、油道和盲孔，确认磨料和金属屑已完全清除。残留颗粒物会在发动机启动过程中循环，导致轴承严重损坏。

要点总结

• 组装前请检查砌块甲板的平整度，目标是在整个甲板上达到约 0.002 英寸，在任何 3 英寸跨度上达到约 0.001 英寸（如适用）。
• 根据垫片类型选择合适的表面修复方法和磨料或刀具配置，因为 MLS 垫片通常需要比复合垫片更光滑的 Ra 和 Rz 表面光洁度。
• 确认缸体与主轴承中心线平行，与气缸孔垂直，以避免在拧紧扭矩时缸盖变形。
• 研磨后，应清洁并检查缸体平面和缸盖，因为表面污染会影响原本精确的表面光洁度。
• 务必严格按照垫片制造商的扭矩顺序和规格进行操作，因为即使经过适当的打磨也无法弥补夹紧力不均的情况。

常见问题解答

为什么在组装气缸盖之前对发动机缸体进行研磨很重要？

研磨或重新打磨可以恢复缸盖的平整度和正确的表面光洁度，有助于缸盖垫片在高温、燃烧压力、冷却液和机油的作用下均匀密封。

高性能发动机通常要求的缸体平整度公差是多少？

公差因原始设备制造商而异，但高性能发动机的制造通常目标是在整个缸体长度上不超过 0.002 英寸，在任何 3 英寸跨度上不超过 0.001 英寸。

表面光洁度如何影响气缸垫寿命？

表面光洁度决定了垫片的接触和密封性能。多层钢垫片通常需要更光滑的表面粗糙度（Ra 和 Rz 值），而较老的复合垫片可能容忍或需要更粗糙的表面。

单靠对缸体进行表面修复就能预防气缸垫损坏吗？

不。气缸盖也必须平整、清洁，并按照垫片制造商的顺序和规格拧紧，以保持可靠的密封性。

如果砌块平台不平整会怎么样？

不平整的甲板会造成夹紧力不一致，从而产生低压区，燃烧气体可能会逸出，进而烧毁垫片，导致过热或流体污染。
